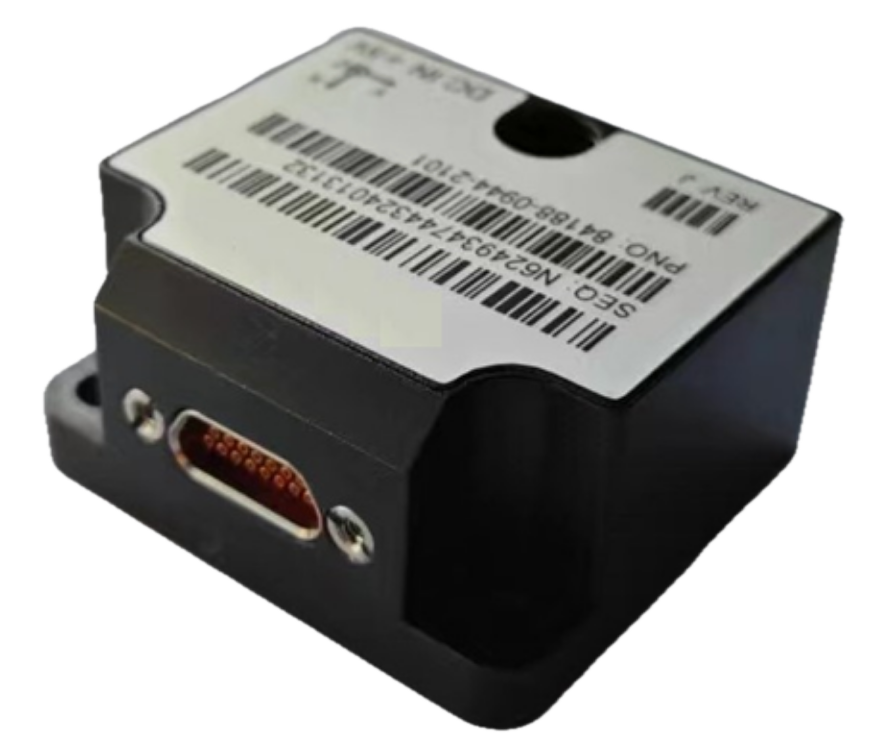

ИНЕРЦИАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ
MEMS-МОДУЛЬ (аналог STIM210)
Высокоточный, надежный и экономичный трёхосевой инерциальный MEMS-модуль SD-IMU210 — идеальное решение для навигации, управления и измерений в наземных транспортных средствах, судах и БПЛА.
Это оптимальное сочетание инновационных технологий и широкой функциональности в компактном и энергоэффективном устройстве.
SD-IMU210 объединяет передовой MEMS-гироскоп и акселерометр в компактный и независимый модуль, обеспечивая точное измерение угловой скорости и линейного ускорения в трех взаимно перпендикулярных осях движения. Встроенная компенсация сдвига нуля, масштабного коэффициента и других параметров гарантирует стабильность высокоточных измерений даже в широком температурном диапазоне.
Области применения
Навигация и управление на беспилотных летательных аппаратах (БПЛА)
Важно для обеспечения точного позиционирования, стабилизации и контроля полёта
Системы навигации и контроля для наземного транспорта и морских судов
Повышение точности измерений угловой скорости и ускорения в широком диапазоне условий
Промышленные и научно-исследовательские задачи
Требующие MEMS-инерциальных модулей с высокой стабильностью и надёжностью
Ключевые характеристики и преимущества
- Высокая точность измерений угловой скорости и линейного ускорения благодаря передовым MEMS-датчикам и встроенной компенсации погрешностей
- Надежность и стабильность работы в широком температурном диапазоне от -40℃ до +80℃, обеспечивающие эксплуатацию в самых жестких условиях
- Компактные размеры и низкая масса (<60 г), оптимальные для установки в БПЛА и другие ограниченные по пространству платформы
- Высокая частота обновления данных (до 2000 Гц) с гибкой настройкой, подходящая для точного контроля динамики движения в реальном времени
- Современный индустриальный интерфейс RS422 с высокой скоростью передачи данных, обеспечивающий надежную интеграцию с различными системами управления
- Низкое энергопотребление (<2 Вт), что важно для мобильных и автономных систем
Основные характеристики
| Наименование параметра | Параметр | Значение |
|---|---|---|
| Гироскоп | ||
| Диапазон измерений | Range | -400°/s~+400°/s |
| Смещение нуля в температурном диапазоне | Full temperature zero bias | ≤30°/h |
| Стабильность смещения нуля (10s) | Full temperature zero bias stability | ≤3°/h (1σ, 10s) |
| Стабильность смещения нуля (1s) | Full temperature zero bias stability | ≤9°/h (1σ, 1s) |
| Повторяемость смещения нуля | Full temperature zero bias repeatability | ≤3°/h (1σ) |
| Нелинейность масштабного коэффициента | Scale factor nonlinearity | ≤150ppm |
| Полоса пропускания | Bandwidth | ≥250Hz |
| Случайный угловой уход | Random Walk | не более 0.15 °/h |
| Акселерометр | ||
| Диапазон измерений (настраиваемый) | Range Customizable | -20g~+20g |
| Смещение нуля в температурном диапазоне | Full temperature zero bias | ≤3mg |
| Стабильность смещения нуля (1s) | Zero bias stability at full temperature (1σ, 1s) | не более 0.15 mg |
| Повторяемость смещения нуля | Full temperature zero bias repeatability (1σ) | не более 0.15 mg |
| Нелинейность масштабного коэффициента | Scale factor nonlinearity | ≤500ppm |
| Полоса пропускания | Bandwidth | ≥120Hz |
| Общие параметры | ||
| Частота обновления данных (настраиваемая) | 2000Hz | |
| Электрический интерфейс | RS422 | |
| Рабочее напряжение электропитания | 5 V +/- 0.2 V | |
| Потребляемая мощность | <2W | |
| Габаритные размеры | 44.8 mm x 38.6 mm x 21.5 mm | |
| Масса | <60 г | |
| Цвет наружной поверхности корпуса | чёрный | |
| Рабочая температура | -40℃ ~ +80℃ | |
| Температура хранения | -55℃ to +85℃ | |
Модуль SD-IMU210 полностью взаимозаменяем с модулем STIM210 и представляет собой сбалансированное решение, сочетающее высокую точность измерений, стабильность работы в широком диапазоне температур и длительный срок эксплуатации. Он подходит для интеграции в современные навигационные и управляющие системы транспортных средств и беспилотных платформ, обеспечивая надежный сбор и передачу данных для анализа движения и позиционирования.
Почему выбирают SD-IMU210
Высокая точность и стабильность
Измерений благодаря компенсации температурных изменений и других погрешностей
Компактность и низкое энергопотребление
Для широкого спектра применений
Надёжность работы
В экстремальных условиях и удобство интеграции с интерфейсом RS422
SD-IMU210 — точность, надежность и эффективность в любых условиях.
Готовы интегрировать SD-IMU210 в вашу систему?
Свяжитесь с нами для получения подробной консультации и технической документации
